جزئیات محصول
محل منبع: جیانگ سو
نام تجاری: Zhijia
گواهی: API, ce, RoHS, BIS, tisi, JIS, GS, ISO9001
شماره مدل: لوله کربن ولد
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 5 تن
قیمت: USD 621-938 Per Ton
جزئیات بسته بندی: بسته بندی شده در بسته ها یا جعبه های چوبی یا همانطور که مشتری نیاز دارد
زمان تحویل: 10-15 روز
شرایط پرداخت: L/C، D/A، D/P، T/T، Western Union، MoneyGram
قابلیت ارائه: 500000 تن/تن در ماه
استانداردها: |
ASTM، ASME و API، ANSI B 36.10 |
مهارت: |
نورد سرد و سرد کشیده شده |
استاندارد ANSI: |
B1.20. |
درجات: |
ASTM A106 درجه A، درجه B، درجه C |
تایپ کنید: |
ERW / بدون درز / ساخته شده / جوش داده شده |
اندازه: |
1/2 اینچ NB تا 36 اینچ NB |
طول: |
حداقل 3 متر، حداکثر 18 متر |
ضخامت: |
3-12 میلی متر |
متخصص در: |
لوله با قطر بزرگ ASTM A106 درجه B |
برنامه: |
برنامه 20، 30، 40، استاندارد (STD)، فوق العاده سنگین (XH)، 80، 100، 120، 140، 160، XXH و سنگین تر |
استاندارد ASME: |
B36.10M |
تحمل: |
لوله سرد کشیده شده: +/-0.1mm لوله نورد سرد: +/-0.05mm |
پایان: |
انتهای ساده، انتهای اریب، آجدار |
استانداردها: |
ASTM، ASME و API، ANSI B 36.10 |
مهارت: |
نورد سرد و سرد کشیده شده |
استاندارد ANSI: |
B1.20. |
درجات: |
ASTM A106 درجه A، درجه B، درجه C |
تایپ کنید: |
ERW / بدون درز / ساخته شده / جوش داده شده |
اندازه: |
1/2 اینچ NB تا 36 اینچ NB |
طول: |
حداقل 3 متر، حداکثر 18 متر |
ضخامت: |
3-12 میلی متر |
متخصص در: |
لوله با قطر بزرگ ASTM A106 درجه B |
برنامه: |
برنامه 20، 30، 40، استاندارد (STD)، فوق العاده سنگین (XH)، 80، 100، 120، 140، 160، XXH و سنگین تر |
استاندارد ASME: |
B36.10M |
تحمل: |
لوله سرد کشیده شده: +/-0.1mm لوله نورد سرد: +/-0.05mm |
پایان: |
انتهای ساده، انتهای اریب، آجدار |

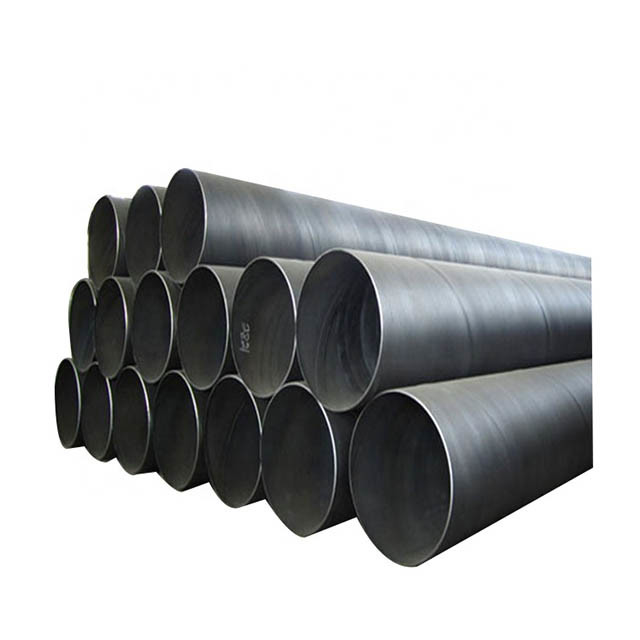

SA 106 Gr B Sch 40 Welded Pipe, A106 Gr B Carbon Steel ERW Pipe سازنده در چین
ASTM A106 Grade B Pipe مشخصات و درجه ای برای لوله های فولادی کربن با دمای بالا و فشار بالا است.شرکت فولاد ژیجیا عرضه کننده این لوله ها در سایزها و مقادیر مختلف می باشد.استانداردها و درجه های مختلفی وجود دارد که در کاربردهای مختلف مورد استفاده قرار می گیرند.رالوله بدون درز A106 درجه Bدر کاربردهایی که گازها و سیالات داغ در دماهای بالا منتقل می شوند استفاده می شود.این امر برای کاهش مصرف انرژی در این نیروگاه ها مهم است.کلاس های فشار مختلفی وجود دارد که با جدول بندی این لوله ها مشخص می شوند.
ماASTM A106 Gr B Sch 40لوله‌ها طیف متوسطی از لوله‌های کلاس فشار هستند که می‌توانند در کاربردهایی با ظرفیت‌های فشار متوسط تا متوسط استفاده شوند.برنامه های کاربردی ازمواد ASTM A106 Gr.Bمی توان صنایعی مانند کشتی سازی، کاربردهای دریایی، پالایشگاه های نفت و گاز و در کارخانه های پتروشیمی را مشاهده کرد.رامواد A106 Gr.Bتولید شده توسط ما از استاندارد بالا، استحکام بالا، مقاوم در برابر سایش و پارگی بالا است.ابعاد ازلوله A106 درجه Bبا استانداردها و الزامات برنامه متفاوت است.رالوله A106bاندازه ها از 1/8 اینچ تا 48 اینچ در محدوده معمول استفاده می شود.برای لوله کشی سفارشی می توانید با ما تماس بگیریدSA 106 Gr B مواد.
| اندازه" | ساخت MSL | ساخت ISMT | ساخت JSL |
|---|---|---|---|
| 1/2" | 1,323.53 | 1,316.18 | 1,330.88 |
| 3/4 اینچ | 1,102.94 | 1,095.59 | 1,110.29 |
| 1" | 955.88 | 948.53 | 963.24 |
| 1.25 اینچ | 911.76 | 904.41 | 919.12 |
| 1.5 اینچ | 808.82 | 801.47 | 816.18 |
| قیمت دلار/تن تمامی قیمت ها برای SCH 40، SCH 60، SCH 80 و SCH XS قابل اعمال است. |
|||
| NPS [DN Designator] | بر فراز | زیر | ||
| که در. | میلی متر | که در. | میلی متر | |
| 1/8 تا 1-1/2 [6 تا 40]، شامل | 1/64 (0.015) | 0.4 | 1/64 (0.015) | 0.4 |
| بیش از 1-1/2 تا 4 [40 تا 100]، از جمله | 1/32 (0.031) | 0.8 | 1/32 (0.031) | 0.8 |
| بیش از 4 تا 8 [100 تا 200]، از جمله | 1/16 (0.062) | 1.6 | 1/32 (0.031) | 0.8 |
| بیش از 8 تا 18 [200 تا 450]، از جمله | 3/32 (0.093) | 2.4 | 1/32 (0.031) | 0.8 |
| بیش از 18 تا 26 [450 تا 650]، از جمله | 1/8 (0.125) | 3.2 | 1/32 (0.031) | 0.8 |
| بیش از 26 تا 34 [650 تا 859]، از جمله | 5/32 (0.156) | 4.0 | 1/32 (0.031) | 0.8 |
| بیش از 34 تا 48 [850 تا 1200]، از جمله | 3/16 (0.187) | 4.8 | 1/32 (0.031) | 0.8 |
تست کشش -- NPS 8 و بزرگتر -- عرضی یا طولی قابل قبول است
کوچکتر از NPS 8 - وزن زیادی دارد.اندازه های بزرگتر -- بر اساس طول.
تست صاف کردن -- NPS 2 و بزرگتر.
تست خمش (سرد) -- NPS 2 و کمتر.
| درجه خم | قطر سنبه | |
| برای استفاده های معمولی ASTM A106 | 90 | 12 x نامدیااز لوله |
| برای بستن سیم پیچ | 180 | 8 x نامدیااز لوله |
| انواع لوله ASTM A106 درجه B | قطر بیرون | ضخامت دیوار | طول |
|---|---|---|---|
| لوله بدون درز ASTM A106 درجه B (اندازه های سفارشی) | 1/2 اینچ NB - 60 اینچ NB | SCH 5 / SCH 10 / SCH 40 / SCH 80 / SCH 160 | سفارشی |
| لوله جوشی ASTM A106 درجه B (موجود در انبار + اندازه های سفارشی) | 1/2" NB - 24" NB | طبق نیاز | سفارشی |
| لوله ASTM A106 درجه B ERW (اندازه های سفارشی) | 1/2" NB - 24" NB | طبق نیاز | سفارشی |
| لوله اره ASTM A106 درجه B | 16 اینچ NB - 100 اینچ NB | طبق نیاز | سفارشی |
| استاندارد | مقطع تحصیلی | ترکیب شیمیایی ٪ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| سی | منگنز | پ | اس | سی | Cr | مس | نی | مو | V | ||
| ASTM A106 | ب | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | >0.10 | ≤0.40 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.08 |
| ASTM A53 | ب | ≤0.30 | ≤1.20 | ≤0.05 | 0.045 ≤ | - | ≤0.40 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.08 |
| API 5L | B (PSL-1) | ≤0.28 | ≤1.20 | ≤0.030 | ≤0.030 | - | - | - | - | - | - |
| DIN 1629، DIN 2448 |
St 37.0 | ≤0.17 | - | ≤0.040 | ≤0.040 | - | - | - | - | - | - |
| خیابان 44.0 | ≤0.21 | - | ≤0.040 | ≤0.040 | - | - | - | - | - | - | |
| EN10210 | S235JRH | ≤0.17 | ≤1.40 | ≤0.040 | ≤0.040 | - | - | - | - | - | - |
| GB/T8163، GB/T8162 |
10# | 0.07-0.13 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.07-0.37 | ≤0.15 | ≤0.25 | ≤0.30 | - | - |
| 20# | 0.17-0.23 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.17-0.37 | ≤0.25 | ≤0.25 | ≤0.30 | - | - | |
| استاندارد | مقطع تحصیلی | استحکام کششی (MPa) |
قدرت تسلیم (MPa) |
ازدیاد طول (%) |
تست ضربه (ج) |
|---|---|---|---|---|---|
| ASTM A106 | ب | > 415 | ≥240 | ≥16.5 | - |
| ASTM A53 | ب | > 415 | ≥240 | - | - |
| API 5L | B (PSL-1) | > 414 | ≥241 | به عنوان بند الف | - |
| DIN 1629 | St 37.0 | 350-480 | ≥235 | ≥23 | - |
| DIN 2448 | خیابان 44.0 | 420-550 | ≥275 | ≥19 | - |
| EN10210 | S235JRH | 360-510 | ≥235 | ≥26 | 27 (+20 درجه سانتیگراد) |
| GB/T 8163 | 10# | 335-475 | ≥205 | ≥24 | - |
| GB/T 8162 | 20# | 410-550 | ≥245 | ≥20 | - |
| حداکثر فشار مجاز(psi) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | قطر خارج | برنامه | ||||||||||||
| (که در) | (که در) | 10 | 20 | 30 | STD | 40 | 60 | XS | 80 | 100 | 120 | 140 | 160 | XXS |
| 1/4 | 0.54 | 7985 | 7985 | 10798 | 10798 | |||||||||
| 3/8 | 0.675 | 6606 | 6606 | 9147 | 9147 | |||||||||
| 1/2 | 0.84 | 6358 | 6358 | 8575 | 8575 | 10908 | 17150 | |||||||
| 3/4 | 1.05 | 5273 | 5273 | 7187 | 7187 | 10220 | 14373 | |||||||
| 1 | 1.315 | 4956 | 4956 | 6670 | 6670 | 9316 | 13340 | |||||||
| 1 1/4 | 1.66 | 4133 | 4133 | 5638 | 5638 | 7380 | 11276 | |||||||
| 1 1/2 | 1.9 | 3739 | 3739 | 5158 | 5158 | 7247 | 10316 | |||||||
| 2 | 2.375 | 3177 | 3177 | 4498 | 4498 | 7097 | 8995 | |||||||
| 2 1/2 | 2.875 | 3460 | 3460 | 4704 | 4704 | 6391 | 9408 | |||||||
| 3 | 3.5 | 3024 | 3024 | 4200 | 4200 | 6132 | 8400 | |||||||
| 3 1/2 | 4 | 2769 | 2769 | 3896 | 3896 | |||||||||
| 4 | 4.5 | 2581 | 2581 | 3670 | 3670 | 4769 | 5782 | 7339 | ||||||
| 5 | 5.563 | 2273 | 2273 | 3303 | 3303 | 4404 | 5505 | 6606 | ||||||
| 6 | 6.625 | 2071 | 2071 | 3195 | 3195 | 4157 | 5318 | 6390 | ||||||
| 8 | 8.625 | 1420 | 1574 | 1829 | 1829 | 2307 | 2841 | 2841 | 3375 | 4085 | 4613 | 5147 | 4971 | |
| 10 | 10.75 | 1140 | 1399 | 1664 | 1664 | 2279 | 2279 | 2708 | 3277 | 3847 | 4558 | 5128 | 4558 | |
| 12 | 12.75 | 961 | 1268 | 1441 | 1560 | 2160 | 1922 | 2644 | 3244 | 3843 | 4324 | 5042 | 3843 | |
| 14 | 14 | 875 | 1092 | 1313 | 1313 | 1533 | 2079 | 1750 | 2625 | 3283 | 3829 | 4375 | 4921 | |
| 16 | 16 | 766 | 956 | 1148 | 1148 | 1531 | 2009 | 1531 | 2585 | 3157 | 3733 | 4404 | 4882 | |
| 18 | 18 | 681 | 849 | 1192 | 1021 | 1530 | 2042 | 1361 | 2553 | 3147 | 3743 | 4252 | 4848 | |
| 20 | 20 | 613 | 919 | 1225 | 919 | 1455 | 1989 | 1225 | 2526 | 3138 | 3675 | 4288 | 4824 | |
| 22 | 22 | 557 | 835 | 1114 | 835 | 1949 | 1114 | 2506 | 3063 | 3619 | 4176 | 4733 | ||
| 24 | 24 | 510 | 766 | 1147 | 766 | 1405 | 1978 | 1021 | 2489 | 3126 | 3700 | 4210 | 4786 | |
| 30 | 30 | 510 | 817 | 1021 | 613 | 817 | ||||||||
| 32 | 32 | 478 | 766 | 957 | 574 | 1054 | ||||||||
| 34 | 34 | 450 | 721 | 901 | 540 | 992 | ||||||||
| 36 | 36 | 425 | 681 | 851 | 510 | 1021 | ||||||||
| 42 | 42 | 583 | 729 | 438 | 875 | |||||||||
| NB | اندازه | OD | 40S | 5S | 10S | S10 | S20 | S40 | S60 | XS/80S | S80 | S100 | S120 | S140 | S160 | XXS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | میلی متر | ||
| 1/8 اینچ | 10.29 | 1.2 | 1.73 | 2.41 | ||||||||||||
| 1/4” | 13.72 | 1.7 | 2.24 | 3.02 | ||||||||||||
| 3/8” | 17.15 | 1.7 | 2.31 | 3.2 | ||||||||||||
| 15 | 1/2” | 21.34 | 2.8 | 1.7 | 2.1 | 2.77 | 3.73 | 3.73 | 4.78 | 7.47 | ||||||
| 20 | 3/4” | 26.67 | 2.9 | 1.7 | 2.1 | 2.87 | 3.91 | 3.91 | 5.56 | 7.82 | ||||||
| 25 | 1” | 33.4 | 3.4 | 1.7 | 2.8 | 3.38 | 4.55 | 4.55 | 6.35 | 9.09 | ||||||
| 32 | 1 1/4 اینچ | 42.16 | 3.6 | 1.7 | 2.8 | 3.56 | 4.85 | 4.85 | 6.35 | 9.7 | ||||||
| 40 | 1 1/2 اینچ | 48.26 | 3.7 | 1.7 | 2.8 | 3.68 | 5.08 | 5.08 | 7.14 | 10.2 | ||||||
| 50 | 2” | 60.33 | 3.9 | 1.7 | 2.8 | 3.91 | 5.54 | 5.54 | 9.74 | 11.1 | ||||||
| 65 | 2 1/2” | 73.03 | 5.2 | 2.1 | 3.1 | 5.16 | 7.01 | 7.01 | 9.53 | 14 | ||||||
| 80 | 3” | 88.9 | 5.5 | 2.1 | 3.1 | 5.49 | 7.62 | 7.62 | 11.1 | 15.2 | ||||||
| 90 | 3 1/2 اینچ | 101.6 | 5.7 | 2.1 | 3.1 | 5.74 | 8.08 | 8.08 | ||||||||
| 100 | 4” | 114.3 | 6 | 2.1 | 3.1 | 6.02 | 8.56 | 8.56 | 11.1 | 13.5 | 17.1 | |||||
| 125 | 5” | 141.3 | 6.6 | 2.8 | 3.4 | 6.55 | 9.53 | 9.53 | 12.7 | 15.9 | 19.1 | |||||
| 150 | 6” | 168.3 | 7.1 | 2.8 | 3.4 | 7.11 | 10.97 | 11 | 14.3 | 18.3 | 22 | |||||
| 200 | 8” | 219.1 | 8.2 | 2.8 | 3.8 | 6.4 | 8.18 | 10.3 | 12.7 | 12.7 | 15.1 | 19.3 | 20.6 | 23 | 22.2 | |
| 250 | 10” | 273.1 | 9.3 | 3.4 | 4.2 | 6.4 | 9.27 | 12.7 | 12.7 | 15.1 | 19.3 | 21.4 | 25.4 | 28.6 | 25.4 | |
| 300 | 12” | 323.9 | 9.5 | 4 | 4.6 | 6.4 | 10.3 | 14.3 | 12.7 | 17.5 | 21.4 | 25.4 | 28.6 | 33.3 | 25.4 | |
| 350 | 14” | 355.6 | 9.5 | 4 | 4.8 | 6.4 | 7.9 | 11.1 | 15.1 | 12.7 | 19.1 | 23.8 | 27.8 | 31.8 | 35.7 | |
| 400 | 16” | 406.4 | 9.5 | 4.2 | 4.8 | 6.4 | 7.9 | 12.7 | 16.7 | 12.7 | 21.4 | 26.2 | 31 | 36.5 | 40.5 | |
| 450 | 18” | 457.2 | 9.5 | 4.2 | 4.8 | 6.4 | 7.9 | 14.3 | 19.1 | 12.7 | 23.8 | 29.4 | 34.9 | 39.7 | 45.2 | |
| 500 | 20” | 508 | 9.5 | 4.8 | 5.5 | 6.4 | 9.5 | 15.1 | 20.6 | 12.7 | 26.2 | 32.5 | 38.1 | 44.5 | 50 | |
| 550 | 22” | 558.8 | 9.5 | 4.8 | 5.5 | 6.4 | 9.5 | 22.2 | 12.7 | 28.6 | 34.9 | 41.3 | 47.6 | 54 | ||
| 600 | 24” | 609.6 | 9.5 | 5.5 | 6.4 | 6.4 | 9.5 | 17.5 | 24.6 | 12.7 | 31 | 38.9 | 46 | 52.4 | 59.5 | |
| 650 | 26” | 660.4 | 9.5 | 7.9 | 13 | 12.7 | ||||||||||
| 700 | 28” | 711.2 | 9.5 | 7.9 | 13 | 12.7 | ||||||||||
| 750 | 30” | 762 | 9.5 | 6.4 | 7.9 | 7.9 | 13 | 12.7 | ||||||||
| 800 | 32” | 812.8 | 9.5 | 7.9 | 13 | 17.5 | 12.7 | |||||||||
| 850 | 34” | 863.6 | 9.5 | 7.9 | 13 | 17.5 | 12.7 | |||||||||
| 900 | 36” | 914.4 | 9.5 | 7.9 | 13 | 19.1 | 12.7 |
فینیش های سطحی:برهنه، روغنی، لاک آسیاب، Galv، FBE، FBE Dual، 3LPE، 3LPP، قطران زغال سنگ، پوشش بتنی و روکش نواری.
پایان پایان:اریب، برش مربع، رزوه و جفت.
لوله فولادی درجه B ASTM A106در حیاتی ترین کاربردهای مهندسی و همچنین در کاربردهای خاص در بخش خودرو استفاده می شود.علاوه بر این، برخی از محصولات با ارزش افزوده کربن فولاد عبارتند از فولاد برای سیلندرهای LPG، درجه API، فولاد مقاوم در برابر خوردگی، فولاد کاربردی ساختاری حیاتی، کیفیت دیگ بخار، گریدهای خودکار، لوله های دقیق و گریدهای کربن متوسط/بالا و غیره.
لوله ASTM A106 درجه C بیشتر در موارد زیر استفاده می شود:
| درجه A | درجه B | درجه C | |
|---|---|---|---|
| حداکثر کربن% | 0.25 | 0.30 | 0.35 |
| منگنز % | 0.27 تا 0.93 | 0.29 تا 1.06 | 0.29 تا 1.06 |
| فسفر، حداکثر% | 0.025 | 0.025 | 0.025 |
| گوگرد، حداکثر% | 0.025 | 0.025 | 0.025 |
| سیلیکون، حداقل% | 0.10 | 0.10 | 0.10 |
| بدون درز | درجه A | درجه B | درجه C |
|---|---|---|---|
| مقاومت کششی، حداقل، psi | 48000 | 60000 | 70000 |
| قدرت تسلیم، حداقل، psi | 30000 | 35000 | 40000 |
| سابق | جدید | |||
|---|---|---|---|---|
| اعدام | استاندارد | مواد | استاندارد | مواد |
| بدون درز | ASTM A106 | درجه B | EN 10216-2 | P265GH |
ASTM A106 Grade B جدول 160لوله خدمات ترش و ASTM A106 هر دو شل یا در بسته‌هایی هستند که با نوارهای آهنی سفت شده‌اند.بسته بندی های ویژه: جعبه های فلزی یا چوبی، پالت ها و غیره.
الزامات علامت گذاری
نورد، مهر و موم شده، یا رنگ شابلون شده (گزینه سازنده).
